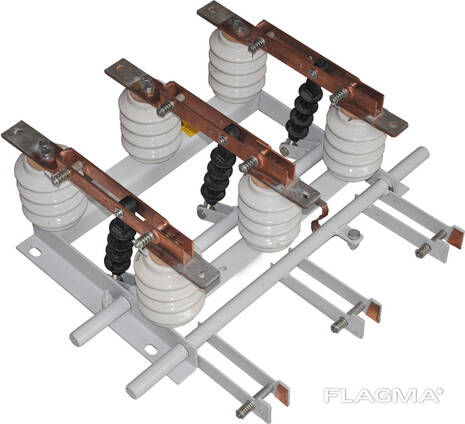

Разъединители высоковольтные РВ

Разъединители высоковольтные РВ предназначены для включения, длительного пропускания, отключения трехфазных токов 400 или 630 А частотой 50 Гц в электрических сетях с изолированной нейтралью и рабочим напряжением до 12 кВ при отсутствии нагрузочного тока, а также для обеспечения необходимого видимого изоляционного промежутка между разомкнутыми контактами при эксплуатации электроустановок.

Вид климатического исполнения У3 по ГОСТ15150.

Нормальная работа выключателей нагрузки обеспечивается при следующих условиях:

1. Высота над уровнем моря - не более 1000 м;

2. Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТП в недопустимых пределах;

3. Тип атмосферы – II по ГОСТ15150;

4. Температура окружающей среды – от -25°С до +40°С.

Основные технические характеристики приведены в таблице.

Наименование параметра

Значение параметра

Номинальное напряжение, кВ

10

Номинальное рабочее напряжение, кВ

12

Номинальный ток, А

400 или 630

Номинальный ток электродинамической стойкости, кА

51

Ток термической стойкости в течении 1с, кА

20

Пример записи заказа разъединителя высоковольтного на номинальный ток 630А без предохранителя, без заземляющих ножей со стороны нижних и верхних контактов:

Разъединитель РВ ООО-10-630 У3 ТУ У 31.2-14152239-005:2006

При заказе также необходимо указать платежные и отгрузочные реквизиты заказчика.
