Описание

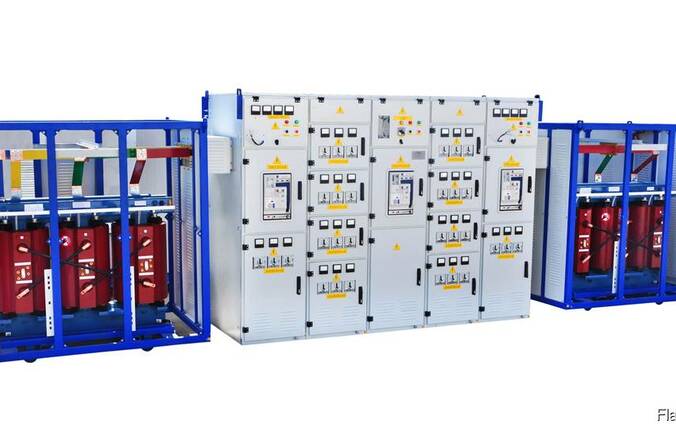

Подстанции трансформаторные комплектные мощностью 250- 2500 кВА (в дальнейшем КТП), напряжением ВН 6 или 10 кВ и напряжением НН 0,4кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50Гц. КТП предназначены для электроснабжения промышленных объектов в районах с умеренным климатом (от -25°С до +40°С).
Вид климатического исполнения У3 по ГОСТ15150.
Нормальная работа КТП обеспечивается при следующих условиях:
1. Высота над уровнем моря - не более 1000 м;
2. Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТП в недопустимых пределах;
3. Относительная влажность до 80% при температуре +20°С;
4. Тип атмосферы – II по ГОСТ15150.
КТП классифицируются по следующим признакам.
Признаки классификации КТП
Исполнение
По типу силового трансформатора
с масляным силовым трансформатором
с сухим силовым трансформатором
По способу выполнения нейтрали со стороны низкого напряжения
с глухозаземленной нейтралью
с изолированной нейтралью
По взаимному расположению изделия
Однорядные (правые или левые)
двухрядные
По числу применяемых трансформаторов
однотрансформаторные (КТП)
двухтрансформаторные (2КТП)
По выполнению выводов отходящих линий низкого напряжения
кабелем вниз или вверх
шинами
По климатическому исполнению и категории размещения
У3
По степени защиты оболочки
IР 31 по ГОСТ 14254
По типу устанавливаемых автоматических выключателей в распределительном устройстве низкого напряжения (РУНН)
с выдвижными выключателями
со стационарными выключателями
По типу исполнения устройства ввода высокого напряжения (УВН)
ВВ-1 (глухой ввод) - без коммутационных аппаратов
ШВВ-2 с выключателем нагрузки ВН-РА, предохранителями ПКТ и заземлителем
ШВВ-2В с вакуумным выключателем
Основные технические характеристики приведены в таблице.
Наименование параметра
КТП (2КТП)
250
400
630
1000
1600
2500
Мощность силового трансформатора, кВа
250
400
630
1000
1600
2500
Номинальное напряжение ВН, кВ
6 или 10
Номинальное напряжение НН, кВ
0,4
Номинальный ток сборных шин, кА:
УВН
РУНН
0,4
0,36
0,58
0,91
1,445
2,31
3,61
Ток термической стойкости в течении 1с, кА
УВН
РУНН
20
20
20
20
20
-
10
10
25
25
30
40
Ток электродинамической стойкости в течении 1с, кА
УВН
РУНН
51
51
51
51
51
-
25
25
50
50
70
100
Сопротивление изоляции цепей Ом, не менее
УВН
РУНН
1000
1,0
В двухрядных подстанциях предусмотрен шинный мост. Расстояние между фасадами противоположных рядов (по заказу) - 1800,2300 или 2800 мм. По заказу возможно изготовление шинных мостов нестандартных размеров.
