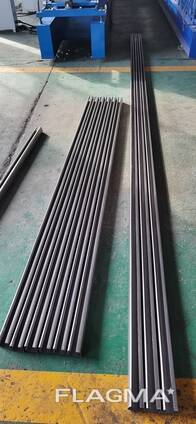

Оборудование по производству балки для откатных ворот  модель 6070 Ⅰ. Вид Ⅱ. Основ

Оборудование по производству балки для откатных ворот  модель 6070

Ⅰ. Вид

Ⅱ. Основные характиристики линии:

Толщина металла 3.0-3.5mm
Ширина заготовки По чертежам
Режим работы Автоматический
Способ передачи Карданная передача
Стойка рамки Форма арки
Скорость производства 15 m/min
Кол-во рабочих клетей 18 клетей
Материал ролики Подшипниковая сталь, каждая головка вала оснащена двумя подшипниками
Термообработка лезвий HRC58 ° -60 °
Диаметр валы 85 мм твердый вал
Материал валы 40Cr
Материал ножа CR12
Питание 380 V 50/60 HZ
Мощность 18.5KW

Ⅲ. Технология производства и состав линии:

Процесс технологии производства: Рулон материала – размотка – профилирование – резка – готовый профиль

Состав линии：
1、Разматыватель

2、Плита введения металла

3、Стан профилегибочный

4、Отрезное устройство(автоматическое)

5、Система автоматического управления (САУ)

6、Система гидравлического пресса
7、Приемный стол

Ⅳ. Общие сведения конструкции линии

Электрический разматыватель
1 Предназначен для непрерывной подачи ленты из рулона в прокатный стан.
2 Макс. Грузоподъемность – 2500кг
3 Внутренний диаметр рулона, 450-550mm
4 Макс. Ширина рулона – 500мм
5 Макс. Внешний диаметр рулона - Ø 1300 мм
6 Мощность 3 кват

Плита введения металла
1 Поствим оцинкованную сталь на эту плиту для обработки, чтобы обеспечивали готовый профнастил был роный, параллельный и одинаковый.

Стан профилегибочный
1 Предназначен для последовательного гиба и формовки полосы проката до требуемой конфигурации профиля. На раме прокатного стана установлены формующие клети, ножницы гильотины профильные, направляющее заправочное устройство, электропривод, счётчик считает отработанную длину профнастила и ИНПч.

Отрезное устройство(автоматическое)
1 Установлены на раме прокатного стана. Фигурный нож обеспечивает качественную отрезку профиля необходимой длины.
2 Материал из CR12

Система гидравлического пресса
1 Применение топливный насос зубчатки в управлении， введение гидросмесь в гидроцилиндр системы отрезного устройства для привода отрезного устройства к резке металла.
2 Состов ：гидробак 1 комплект, гидронасос 1 комплект, гидротруба 2 шт, электромагнитный вентиль 2 пары.
3 Норма гидросмесь:46#

Система автоматического управления (САУ)
1 Оборудование для производства профнастила укомплектовано новейшей системой автоматического управления. САУ предназначено для автоматизации процесса прокатки с возможностью управления такими важными технологическими параметрами, как: скорость прокатки (с функцией оптимизации критерия производительность - качество), количество - длина профилей, паузы технологического цикла. Пульт оснащен жидкокристалической сенсорной панелью (система индикации основных технологических параметров и оповещения аварийных ситуаций).
2 Достоинства САУ:
обеспечивает плавный пуск-стоп линии (пуск линии без рывков
нет пробуксовки прокатного стана, отсутствует резкое натяжения цепей;
отсутствуют пусковые токи, вызывающие поломки электрической схемы);
обеспечивает долговечность эксплуатации (щадящий режим);
увеличение производительности и улучшение качества выпускаемой продукции (отсутствие человеческого фактора);
обеспечивает точность реза по длине +1мм на 6м профиля;
3 Меню на русский английский и китайский язык

Приемный стол
1 Предназначен для приема мерно - нарезанных листов профнастила из ножниц прокатного стана и формирования пачек готового профиля.
Длина 3м, 2шт.

Ⅴ. Цена линии: 38000 долларов США без доставки

Ⅵ. Срок изготовления：45 дней

Ⅶ. Условия пладёжа: Аванс 30% от стоимости линии нужно заплатить после заключения контракта, 70% оплачивается Покупателем после провери на заводе в Китае.

Ⅷ. Гарантие: Гаратие оборудования бесконечный, бесплатное обслуживаниена год. Система автоматического управления (САУ) при вопросом качества обеспечивает вернуть и поменять в 1 год.
