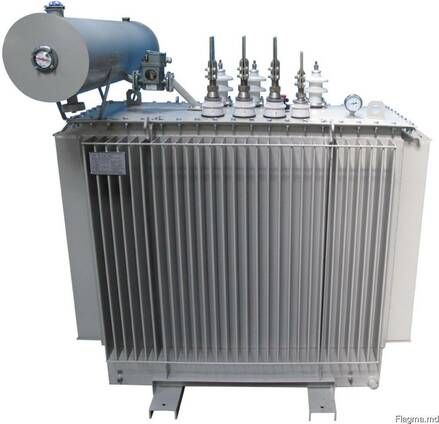

Масляные трансформаторы ТМ выпускаются мощностью от 25-2500

Масляные трансформаторы ТМ выпускаются мощностью от 25 до 1000 кВА на номинальное напряжение первичной обмотки 6 или 10 кВ и номинальное напряжение вторичной обмотки 0,4 или 0,23 кВ частотой 50 Гц. Схема и группа соединений обмоток У/Ун-0 или Д/Ун-11.

Вид климатического исполнения У1 по ГОСТ 15150.

Нормальная работа трансформаторов обеспечивается при следующих условиях:

1. Высота над уровнем моря - не более 1000 м;

2. Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТП в недопустимых пределах;

3. Скорость ветра до 36 м/с (скорость напора ветра до 800 Па);

4. Тип атмосферы – II по ГОСТ15150;

5. Температура окружающей среды - от- 45°С до +40°С.

Регулирование напряжения осуществляется переключением без возбуждения (ПБВ) при отключенном от сети трансформаторе как со стороны высшего так и низшего напряжения. Напряжение регулируется со стороны высшего напряжения на величину ±2х2,5% от номинального значения.

Вводы трансформатора наружной установки, съемные, изоляторы проходные фарфоровые. При токах 630 и 2500А на токоведущих стержнях крепятся контактные зажимы с лопаткой, что обеспечивает подсоединение шины или кабельных наконечников.

Маслорасширитель обеспечивает наличие масла при всех режимах работы трансформатора и колебаниях температуры окружающей среды, а также имеет встроенный воздухоосушитель с масляным затвором.

Для измерения температуры верхних слоев масла на крышке установлен термометр.

Трансформаторы мощностью от 400 до 2500 кВА комплектуются катками.

Трансформаторы соответствуют ГОСТ 116777 и техническим условиям

ТУ У31.1-31617591-001-1005.

Технические характеристики трансформаторов приведены в таблице.

Мощность,

кВА

Схема соед. ВН

U н,

кВ

Ркз,

Вт

Рхх,

Вт

U кз,

%

I хх, %

25

У

10

6

600

115

4,5

2,8

25

Д

690

115

4,7

2,8

40

У

10

6

880

155

4,5

2,6

40

Д

1000

155

4,7

2,6

63

У

10

6

1400

230

4,5

2,4

63

Д

1460

230

4,7

2,4

100

У

10

6

1970

305

4,5

2,2

100

Д

2220

305

4,5

2,2

160

У

10

6

2650

410

4,5

2,0

160

Д

3100

450

4,5

2,0

250

У

10

6

3700

550

5,0

1,9

250

Д

4200

700

5,0

1,9

400

У

10

6

5500

830

4,5

2,0

400

Д

5900

920

4,5

2,0

630

У

10

6

7600

1370

5,5

1,8

630

Д

8500

1370

5,5

1,8

1000

У

10

6

10800

2000

5,5

1,2

1000

Д

11000

2000

5,5

1,2
