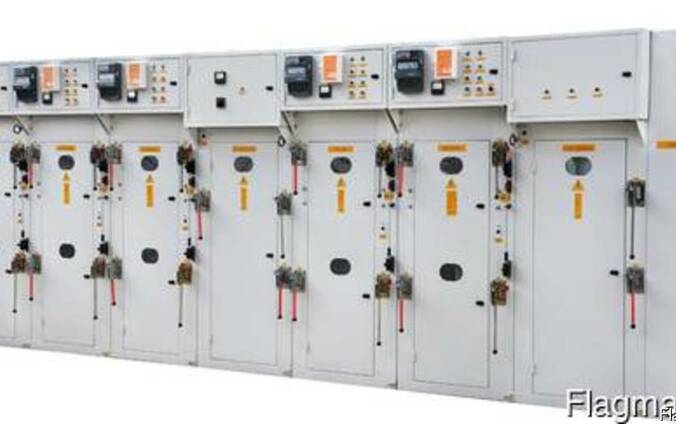

Камеры сборные одностороннего обслуживания КСО 306

Камеры сборные одностороннего

обслуживания КСО 306 и шинные мосты ШМ

и ШМР к ним предназначены для

комплектации распределительных устройств

напряжением 6 или 10 кВ переменного тока

частотой 50 Гц с изолированной нейтралью.

Вид климатического исполнения У3 по

ГОСТ15150.

Нормальная работа КСО обеспечивается при

следующих условиях:

1. Высота над уровнем моря - не более 1000 м;

2. Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТП в недопустимых пределах;

3. Скорость ветра до 36 м/с (скорость напора ветра до 800 Па);

4. Тип атмосферы – II по ГОСТ15150.

Главные цепи КСО состоят из следующих аппаратов;

1. Автогазовый выключатель нагрузки ВН-РА – камеры 03-06, 08,09 и 24;

2. Разъединитель с заземляющими ножами РВ – камеры 01, 02, 07, 10, 11, 14П, 14Л;

3. Вакуумный выключатель ВВ/ТЕL или ВР-1 с электромагнитным приводом –камеры 12В, 14В и 17В. В камерах предусмотрен комплект защит -максимальная токовая защита, токовая отсечка, защита от замыкания на землю, контроль цепей напряжения автоматическое включение резерва (АВР);

4. Трансформаторы напряжения – камеры 10 и 11;

5. Трансформаторы собственных нужд - камеры 12В, 13В и 23.

По заказу поставляются шкафы учета активной и реактивной энергии.

При двухрядном исполнении распределительное устройство комплектуется

шинными мостами с разъединителями (ШМР) или без них (ШМ). Шинные мосты устанавливаются только на крайние камеры. Расстояние между фасадами камер: 2000 мм (ШМР-1, ШМ-1); 2500 мм (ШМР-2, ШМ-2); 3000 мм (ШМР-3, ШМ-3); 3500 мм (ШМР-4, ШМ-4). Присоединение камер к внешней сети - кабельное. В камерах предусмотрены все блокировки согласно нормативных документов.

Пример заказа камеры КСО, сделанной по схеме 05, номинальным напряжением 10 кВ

Камера КСО 306-05 У3 ТУ У 31.2-14152239-002:2006,

Пример заказа камеры КСО с вакуумным выключателем, сделанной по схеме 13 В, номинальным напряжением 10кВ

Камера КСО 306-13В У3 ТУ У 31.2-14152239-002:2006,

Пример заказа шинного моста с разъединителями с расстоянием между фасадами камер 2500 мм

Шинный мост ШМР-2 У3 ТУ У 31.2-14152239-002:2006.

При заказе также необходимо указать платежные и отгрузочные реквизиты заказчика.

Основные технические параметры камер КСО

Наименование параметра

Значение параметра

Номинальный ток главных цепей, А

630,1000,1600

Номинальный ток плавкой вставки предохранителей, А

для 6 кВ

для 10 кВ

от 5 до 120

от 5 до 100

Номинальный ток электродинамической стойкости главных цепей, кА

51

Номинальный ток термической стойкости главных цепей, кА

20

Габаритные размеры камер, мм

камеры 12В, 14В, 17В

остальные камеры

800х800х2200

800х800х1900

Масса, не более, кг

350

Пример заполнения опросного листа.

План расположение камер

4

5

6

7

ШМР-1

3

2

1

Таблица исполнений КСО

Тип

Схема

Тип коммутационного аппарата

Масса, кг

1

2

3

4

КСО 306-01 У3

01

Разъединитель РВз

150

КСО 306-02 У3

02

Разъединитель РВз

160

КСО 306-03 У3

03

Выключатель ВН-РА

170

КСО 306-04 У3
